冬奥顶流“冰墩墩”一墩难求,制作过程涉及到了哪些机床设备和工艺?

时间:2022-03-28

冬奥顶流冰墩墩  Bing Dwen Dwen


随着北京冬奥会赛事的闭幕,作为北京冬奥会吉祥物的“冰墩墩”火得“一塌糊涂”,这个面容可爱、笑容可掬的已然在海内外掀起一股“冰墩墩”热潮, 火速售罄,“一墩难求”。

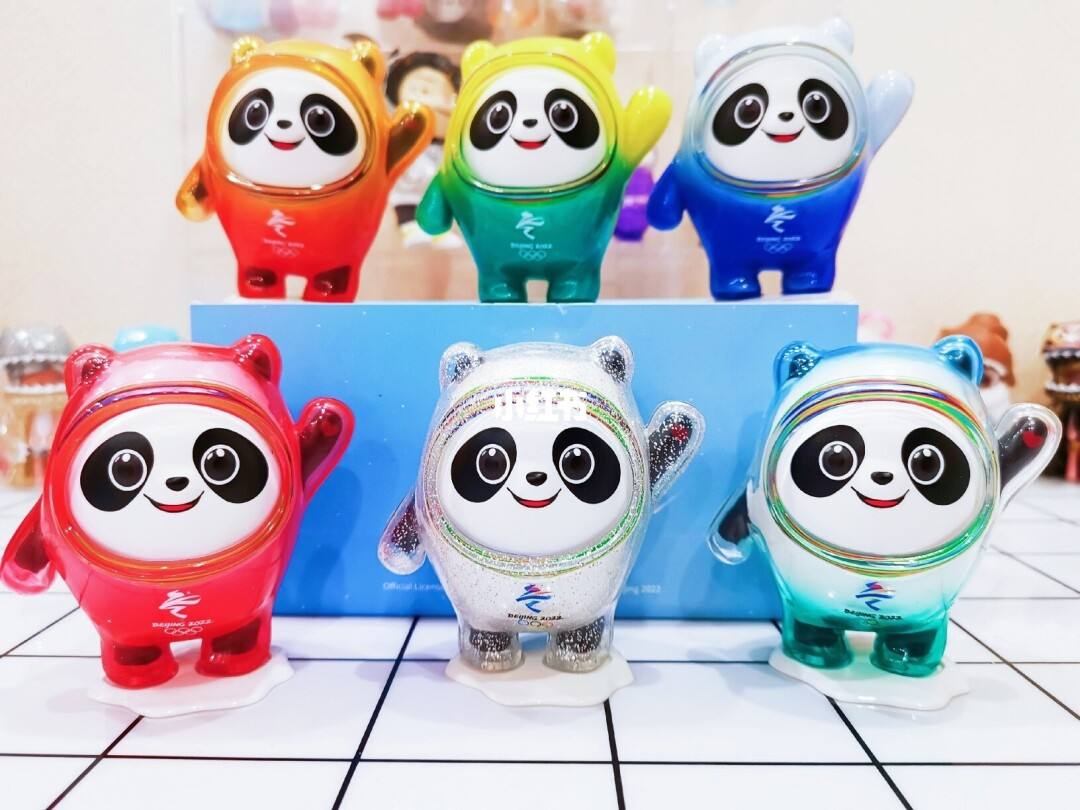

顶流“冰墩墩”拥有熊猫形象和冰晶外壳,一只“冰墩墩”的诞生分开为硅胶外壳的生产和毛绒公仔的制作。而硅胶外壳本身透明度要求极高,为了将外壳做得更透明,采用了高透的材料,同时要注意外层防刮花,这对硅胶工艺提出了很高要求。硅胶外壳的生产流程总体是:3D建模→加工模具→炼胶→成型→热转印。

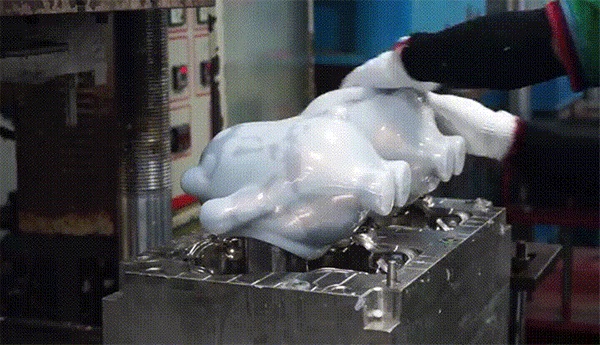

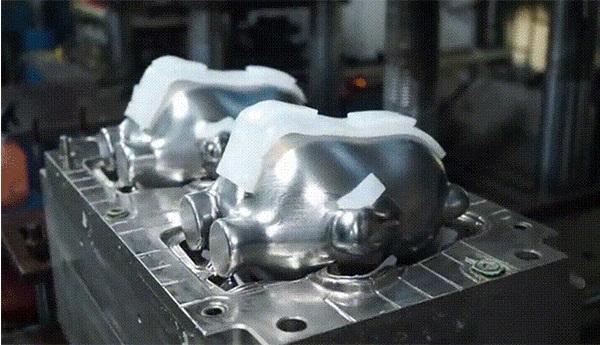

另外,要想实现“冰墩墩”硅胶外壳的规模化生产,必须先制作出精确的模具,而“冰墩墩”模芯3D型面复杂,它的制造需要数控五轴联动加工,模具型面需要高光抛光处理。然后将硅胶放在模具上送入机器塑形。脱模的过程则要十分精细,不能有一点损伤。


冰墩墩”硅胶外壳制作工艺属于模压成型的一种。模压成型可选择用固态或液态生产工艺加工。


固态硅胶成型工艺的原料是固体,通过混炼机混炼后裁成合适大小及厚度的备料后放入模具,在压力成型机的一定温度下模压成型;液态硅胶成型工艺的原料是注射成型液体硅橡胶,硫化设备为注射成型机。

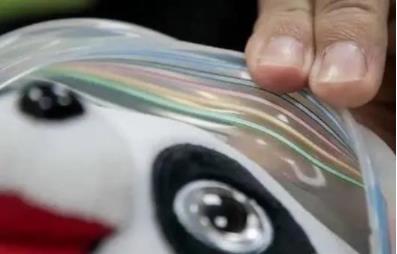

完成后,还要把奥运五环和“彩虹条”融入产品里面。装饰“彩虹条”灵感源自于北京冬奥会的国家速滑馆“冰丝带”,流动的明亮色彩线条象征着冰雪运动的赛道和5G高科技。难度最大的工艺当属外壳上的“彩虹条”。由于“彩虹条”五色环绕,而印刷一般是平面进行,要将冰丝带准确无误印到对应位置,难度不小。据悉从第一版到最终版,技术人员尝试过5个版本的冰丝带制作方案。这一圈小小的彩带制作,到最终敲定制作,前后历经了将近一个月。制作初期市场上没有一家印刷厂能直接将冰丝带印出来。后来,经过与印刷厂的不断打磨才研制出比较成熟的热转印技术。
