HITECO五轴头YW180壳体断裂维修拆解及解决方案

HITECO五轴头YW180壳体断裂维修拆解案例

     产品信息：

     HITECO五轴头YW180

      型号：TILT YW 180 SIEMENS

      故障描述：壳体断裂

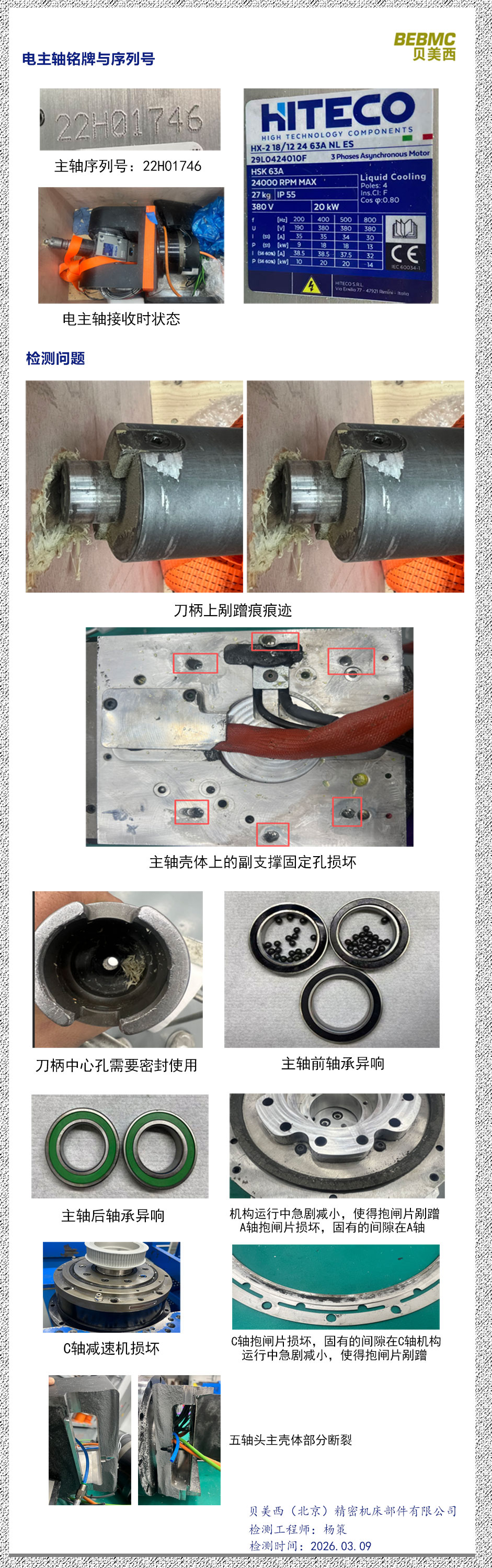

      检查结果：

      1.主轴刀柄上有明显剐蹭痕迹

2.主轴壳体受损，需更换。

3.主轴轴承异响，需更换。

4.C轴减速机损坏，需更换。

5.AC轴抱闸片受损，需更换。

6.五轴头主壳体断裂，需更换。



原因分析：

非产品品质问题，五轴头遭受巨大的非正常外力冲击，使得主轴轴承及壳体受损，C轴减速机受损，五轴头壳体断裂。

实施方案：

1.更换受损零部件，电主轴装配，五轴头装配。

2.电主轴动平衡校准，传感器校准。

3.整体测试五轴精度柄跑荷测试。

4.完善五轴头线路，整体测试五轴头。
